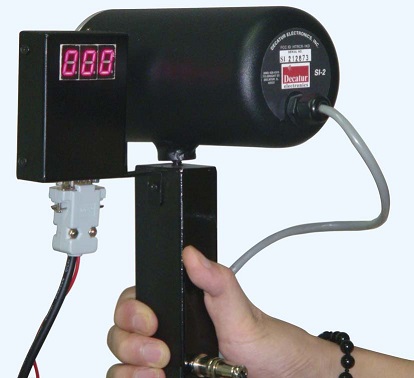

最新手持式低速雷達測速儀

• K-波段雷達

• RS232串行輸出口

• 2-322km/h的測速范圍

• 20ms的響應時間

• 0.1km/h的測速精度


LSH-2技術指標

總述
工作波段       K-波段
工作頻率       24.150GHz±50MHz
輸出功率       10mW
輸出功率密度   0.5m/cm2
波束寬度       12o
作用距離       ＞800m
工作電壓       10.8-24VDC

數據輸出
通訊方式          串行RS232接口
通訊速率          波特率1200，2400，9600，19200
數據格式          參照Configure 文件里TX方式
響應時間          20ms

機械參數（圓柱部分）
重量               0.73kg
長度               20.3cm
寬度               7.6cm

精度參數
測速范圍            2-322km/h
測速精度            ±0.1km/h

DB9連接說明
信號輸出連接          DB9連接器
+12VDC 電源          1（紅色）
RS232TX              2（黑色）
RS232RX              3（綠色）
Ground(屏蔽線)         5（棕色）
Ground                9（黑色）

可設置數據輸出速率
目標速度改變時可選擇數據輸出速率              1-10次/秒
數據保持時間可選擇                            1-10秒
最低速度和最高速度可屏蔽

可控制角度和方向
余弦角度修正                  0° – 45°
Direction(D)表示目標方向
D= + 表示面向雷達的目標
D= - 表示離開雷達的目標
D= ？表方向不明的目標

應用領域
速度信息提示板
鐵路測速
速度控制系統
速度數據采集
動目標檢測
運動場測速
