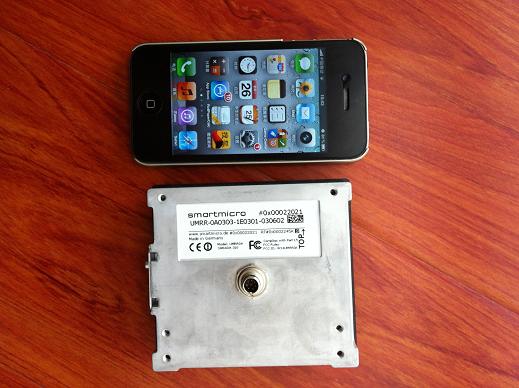

來自德國先進的通用交通管理雷達（下簡稱交通管理雷達或者雷達傳感器或者雷達），徹底顛覆了以往平板雷達測速儀的設計理念。過去的平板雷達測速儀，只是專注于窄波束，企圖用窄波束來定位車輛，其實這樣做，根本不可能精確定位車輛的抓拍拍位置，但是現在，情況要發生根本性的變化了。我公司獨家引進的德國SMS公司的UMRR系列通用交通管理雷達，仍然采用微帶平板天線，但是，設計思想?yún)s極為先進，他用寬波束來覆蓋所有車道，通過測距、測角、和獨有的多目標跟蹤技術來精確定位車輛，以實現目標精確定位，誤差不超過0.25米。它是可以用一部雷達同時監測四條車道以上、而且可以對監測區域所有目標車輛進行測速、測距（位置坐標）、測角并對大小車輛進行準確分類的雷達測速儀，嚴格講，它應該叫做通用交通管理雷達，因?yàn)樗墓δ芤呀?jīng)不單單是測量車輛的速度了。交通管理雷達既可以獨立使用，而且可以組成雷達網進行使用。它可以提供多種標準數據接口：RS485，Can Bus，Ethernet(POE)，WiFi, 繼電器等。應該講，在治安卡口的應用中，你能想到的任何功能，這個雷達都可以實現。而且，體積并不大，比目前市面上的平板雷達還要小。嚴謹、可靠的設計和近乎完美的制作工藝，使它幾乎可以工作在任何惡劣環境，工作溫度范圍從零下40度到零上80度。

可以說，該系列雷達是目前治安卡口系統升級換代或者新建下一代治安卡口系統的必用交通管理雷達，代表著世界未來交通管理雷達的發展方向。不僅如此，我們引進的交通管理雷達還可以用在交叉路口，可以進行車輛停車線檢測，車輛隊列長度檢測，車輛闖紅燈檢測，并且可以徹底替代地感線圈，再也不用為切割路面苦惱了。





1． 精確測量每一個目標的位置（X,Y坐標）和速度

2． 可以同時跟蹤和分類多達64個目標（包括車輛、自行車、行人）

3． 可以同時覆蓋4條車道甚至更多車道，最遠可以測量到240米

4． 自動檢測交通流的運行方向

5． 用在交叉路口，可以檢測車輛的存在

6． 可以檢測每條車道上車輛的體積、容量、車輛之間的間隔和車輛的行進狀態等

7． 在板自校準和故障診斷

8． 全天候操作，體積小，重量輕，強的魯棒性

9． 維護方便

10．可以取代道路上的其他多個雷達傳感器

UMRR通用交通管理雷達的工作頻率是24GHz，采用平板微帶陣列天線，只需發射很低功率的微波，就可以捕捉波束覆蓋區域以內的所有目標。獨特的實用的雷達理論，可以實時并且同時測量所有目標的距離、速度、和方位角度。檢測距離可以從最小1.5米到240米，每秒有20次的數據輸出。所有的在波束覆蓋區域的目標都可以被可靠檢測，同時輸出非常精確的各類數據。

雷達的安裝非常方便，配有合適的安裝支架，可以裝在路邊，交叉路口的一角，也可以直接裝在燈桿上或者跨越道路的橫桿上。

可以監測4條或者更多車道，如果是4條車道，每條車道可以有4個精確的檢測點，這樣，4條車道就可以配置16個精確的檢測點。每個檢測點就是一條線，這條線與路交叉并成90°夾角，也就是垂直于路的方向。這些垂直于路的方向的檢測線，就可以作為雷達的檢測點，它可以非常精確檢測車輛接近并經過這些檢測點時的狀態。如果用于抓拍，車輛經過這些檢測點時，同時輸出抓拍信號。檢測精度可達0.25米?？茖W(xué)的講，普通窄波雷達只是定性檢測車輛的位置，而通用交通管理雷達卻是給出精確的車輛位置信息，是精確的位置數據，所以是精確的定量測量。

雷達的統計功能可以提供每條車道上車輛的長度歸類、占有率、分類以及車輛走錯道路的檢測等等。

雷達可以單獨使用，也可以連接成網絡使用，比如，在四個方向的交叉路口，可以將雷達聯網使用。

雷達還提供不同的天線版本，當在不同安裝方式時，可以保證覆蓋最大車道范圍。有五種通訊接口可以供選擇：Can Bus，RS485，Ethernet(POE)，WiFi和繼電器。

l         速度測量、距離測量、方位角度測量

l         多車道、雙方向同時測量

l         交通流量統計和車輛分類

l         突發事件管理

l         行道錯誤檢測

l         取代地感線圈

l         匝道交通調節

l         收費站車輛檢測







l         停車線檢測

l         車輛隊列長度測量

l         長距離檢測

l         闖紅燈檢測

l         取代地感線圈



根據我們的雷達使用經驗，UMRR系列雷達中，Type30比較適合用于治安卡口；Type29比較適合用于交叉路口。如果道路比目前的道路更寬，假如是北京長安街，Type31比較合適；如果需要探測的距離更遠，比如，交叉口堵車的隊列很長，Type32比較合適。一般情況下，Type30和Type29足夠應付。
