一、概述

     GLX RSS-3-150CS 是一款FMCW雷達探測器，運行于K波段。信號處理運用增強的高級目標物理軌跡探測和跟蹤算法。非常強的魯棒設計和低功耗設計，使它可以理想的適應各種戶外應用。它可以跟蹤和定位靜態的和動態的目標物體。探測到的目標物體數據通過以太網輸出，包括目標的速度，距離，角度，以及目標的預估尺寸。除過以太網接口，還配備了兩個串行通訊接口，RS232和RS485，以及兩路可以配置的開路集電極預警輸出，用來表示目標的入侵探測。

二、產品特點

l  對于150米以內的靜態和移動的物體，比如移動的人體，以及500米以內的車輛都可以檢測

l  緊湊的、低功耗、魯棒設計，防護等級IP66

l  沒有可以挪動的部件

l  精確的角度和距離檢測

l  目標尺寸預估

l  高級的物理軌跡跟蹤算法保證極低的誤警率

l  可以對感興趣的區域或者想忽略的區域進行設置

l  集成加速度計和磁強計傳感器用于自動測量航向和傾斜度

l  可以選配GPS/GLONASS/GALILEO定位模塊

l  可以集成光感和熱感相機用于監視跟蹤和區分入侵者

三、技術指標

l  工作頻率     K波段 24.125GHz

l  調制方式     FMCW

l  輻射功率     27dBm

l  波束角度     水平30°，垂直7°

l  檢測距離     150m，人；500m，車

l  速度范圍     (0 -336)km/h

l  防護等級     IP66

l  通訊接口     RS232，RS485，10/100M以太網

l  串口速率     1200 bps - 115200 bps

l  數據協議     ASCII-S，GLX-NMEA，也可定制

l  預警輸出     兩個開路集電極輸出，最大50V，200mA

l  工作電壓    （9 – 27）VDC

l  工作電流     < 750mA

l  功率消耗     < 6W（典型5.4W）

l  工作溫度    （-20 – 70）℃

l  外形尺寸     110mm x 170mm x 50mm

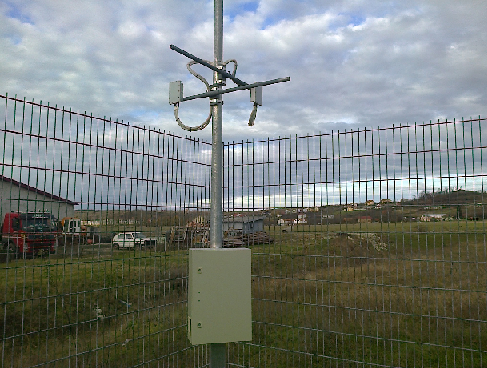

四、實際應用

    周界預警，邊界控制，城市智能照明，客戶定制。
