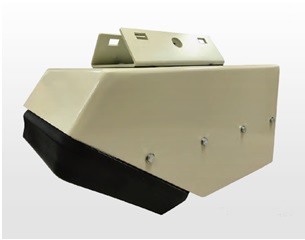

SVR-DUAL電波流速液位傳感器簡介

1 簡介

SVR-DUAL電波流速液位傳感器集成了一個流速傳感器和一個液位傳感器，用來監測河流、溪流的流速和液位高度，從而可以換算出水流的流量。當您使用接觸式的儀器去測量水流速度和水位高度存在風險時，比如水流速度湍急或者洪水的情況，使用我們非接觸式的電波流速液位傳感器成為最有價值的選擇。因?yàn)樗梢詮囊粋€(gè)靜止的固定位置離開水體進行精確測量，從而避免遭遇洪水的危險。

SVR-DUAL電波流速液位傳感器基于優化成本設計，性價比很高。流速和液位高度的數據可以通過四種方式進行輸出：RS232、RS485、SDI-12、4-20mA。

您不僅可以通過配置軟件來根據您的特殊要求來配置傳感器，還可以通過傳感器的底層協議通過發送命令的方式來配置傳感器，從而滿足您的復雜條件的使用要求。需要技術支持，請隨時和我們的工程師取得聯系。

2 特點

l  允許科學家不僅可以測量水面的流速，還可以測量水面到雷達傳感器的高度。

l  水平余弦角度可以修正，垂直角度固定為40°不變。

l  流速方向可選，逆流、順流或者雙向。

l  數據保持時間、更新速率、靈敏度等參數可以調整設置。

l  四種數據輸出方式：RS232、RS485、SDI-12、4-20mA。

l  緊湊尺寸設計：16.5cm(H) x 17.8cm(W) x 33cm(L)。

l  窄波束設計：測流探頭：6.5o x 5.5o at the -3dB 點

    液位探頭：8o (水平&垂直)

l  作用距離遠：測流探頭：100m；液位探頭：35m。

l  測速范圍寬：0.1m/s – 20m/s。

l  電壓適應性好：10 .8VDC - 24 VDC，標準：12VDC

l  可防雨淋，防水等級IP67。

3 技術參數

3.1 測流探頭參數

3.1.1 總體參數

l  傳感器類型：                   特殊應用雷達傳感器

l  測量精度：                     ±0.1（測量單位：m/s或者km/h等）

l  測量分辨率：                    0.1（測量單位：m/s或者km/h等）

l  使用環境：                      -30℃ -  70℃

l  雷達波段：                      K波段

l  通訊接口：                      RS232、RS485、SDI-12、4-20mA防雨6芯連接器

l  水平余弦修正：                  0 – 60°默認0°

l  垂直余弦修正：                  預設為40°

l  數據格式：                      SS.SSS，S：速度值，cr：回車

l  數據保持時間：                  100 – 9999 ms，默認1000 ms

l  數據傳輸速率：                  1200，2400, 9600，19200，38400，57600，115200

  默認9600

l  方向性選擇：                    可選擇全向、逆流和順流

l  數據處理：                      采用32位DSP芯片，軟件可以升級

l  外殼：                          黑色ABS和聚碳酸酯混合

l  環境濕度：                      100%

l  數據輸出口：                    16個數據接口可選，默認Com 1

l  供電電壓：                      12VDC

l  靈敏度：                        1 – 100可調整

l  速度測量單位：                  mph（英里/小時），km/h，fps（英尺/秒），m/s，

  默認fps

l  測速范圍：                       0.1 - 65 fps (0.1 - 20 m/s)

   0.1- 45 mph (0.1 - 70 km/h)

l  目標獲取時間：                   < 1 s

l  免費質量保證期：                 1年

 3.1.2 電氣參數

l  供電電壓范圍：                   10.8 VDC – 24 VDC

l  低壓關機閾值：                   10.8 VDC

l  最大電流消耗：                   175 mA

l  典型工作電流：                   150 mA @ 12VDC

l  沖擊電流要求：                   250 mA

 3.1.3 微波參數

l  FCC識別號：                       HTRSI – 3L

l  微波頻率范圍：                    24.075 GHz – 24.175 GHz

l  波束寬度：                        6.5°x 5.5°@ -3dB功率點

l  極化方式：                        線極化

l  功率譜密度：                      114.3 dBuV/m @ 3 m

l  功率輸出：                        20dBm

l  水平邊帶抑制：                    15db

l  垂直邊帶抑制：                    15db

3.2 液位探頭參數

l  傳感器類型：                      液位雷達傳感器

l  檢測距離：                        0.05m - 35m

l  工作周期：                        10% to 100%（可調整）

l  工作頻率：                        61 GHz

l  波束寬度：                        水平、垂直：8^o

l  精度：                            ±2mm

l  功率發射：                        10 dBm

l  水平邊帶抑制：                    15db

l  垂直邊帶抑制：                    15db

3.3 整體機械參數

l  尺寸：                             16.5cm(H) x 17.8cm(W) x 33cm(L)

l  外殼：                             3.2mm米色鋁制外殼

l  供電：                             10 .8VDC - 24 VDC，標準：12VDC

l  低電壓閾值：                       10.8VDC

l  功率消耗：                         依賴于液位傳感器的工作周期設定。12VDC工

  作電壓時，設定為： 10%，工作電流175mA；

  設定為：50%，工作電流275mA；設定為100%，

  工作電流400mA。
