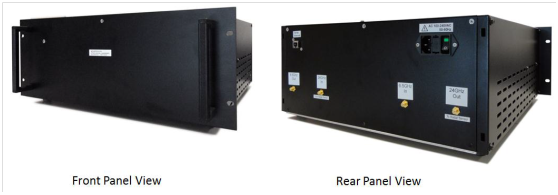

KTSDG-02多目標雷達檢測標準裝置（下簡稱KTSDG或者檢測標準裝置或者裝置）是一款高度集成的，適合19英寸標準機架安裝的雷達目標信號模擬器。它可以用來精確模擬雷達目標的多種信號，對雷達的性能進行檢測和校準，是作為雷達出廠檢測或者有關管理部門年檢的可靠手段。
KTSDG通過連接到其輸入端的天線來接收雷達傳感器發射的信號，一個可編程的頻率合成器將接收到的雷達信號頻率下變頻到一個適合光纖介質轉換器使用的頻率，另外一個獨立的可編程的頻率合成器將來自光纖轉換器的頻率進行上變頻，并通過KTSDG的輸出天線發射出去，用于雷達傳感器進行接收。通過KTSDG內部的可編程衰減器，雷達目標的RCS（雷達目標信號反射截面積）也可以進行調整。通過在信號通路上插入一段同軸電纜或者一個光纖介質轉換器，KTSDG可以實現雷達模擬信號的實時延時，此延時對應著目標模擬信號的距離。
通過一個可擴展的選件，KTSDG可以用來實現對77GHz雷達目標信號的模擬。
1． 精確模擬單一或多個雷達目標信號。
2． 信號實時延時可以根據用戶要求進行定制。
3． 雷達目標信號的RCS可以0.5dB的步進來進行編程。
4． 雷達目標信號的多卜勒頻移精度可以<15Hz的步進來進行編程。
5． 容易上手的GUI圖形界面。
6． 所有操作可以通過以太網控制。
7． 通過可擴展選件，可以用于77GHz雷達目標信號的模擬。
性能參數 | 值 | 單位 | 備注 |
頻率范圍 | 24 – 24.25 | GHz | |
輸入功率 | 5 | dBm,max. | 24GHz In |
輸入反射損耗 | -15 | dB,min. | 24GHz In |
輸出反射損耗 | -12 | dB,min. | 24GHz Out |
增益 | 40 | dB,typ. | |
增益波動 | dB,typ. | ||
可變衰減器
| 0 | dB,min. | |
94.5 | dB,max. | ||
0.5 | dB.Step | ||
衰減精度 | +/-2.8 | dB,max. | At max attenuation |
相位噪聲 | <-80 | dBc/Hz | 24GHz@10kHz Offset |
多卜勒時延 | 3 | meter,min. | |
>1000 | meter,max. | with Fiber Optic | |
多卜勒頻率步進 | 12 | Hz, Min. | 0.15 m/s |
頻率步進精度 | 0.02 | Hz,max. | |
最大多卜勒頻率 | +/-100 | kHz | ±2237km/h ±621m/s |
77GHz轉換器參數 | |||
射頻接收輸入 | |||
頻率范圍 | 76 – 77 | GHz | |
輸入功率 | 0 | dBm,max. | At WR-10 interface |
輸入VSWR （電壓駐波比） | 2.5：1 | max. | WR-10 |
轉換增益 | 30 | dB,typ. | |
射頻發射輸出 | |||
頻率范圍 | 76-77 | GHz | |
輸出P1dbm | -10 | dBm,typ. | At WR-10 interface |
輸出VSWR | 2.5：1 | max. | WR-10 |
轉換增益 | 12 | dB,typ. | |
輸出連接器 | 8針插頭，賓得712 | ||
中頻TX/RX接口 | |||
頻率范圍 | 6 -7 | GHz | |
輸入/輸出VSWR | 2.0：1 | typ. | 50ohm, SMA |
RX/TX增益波動 | +/-1 | dB,typ. | 1 GHz BW |
多卜勒頻率步進 | 96 | Hz,min. | 0.374m/s |
頻率步進精度 | 0.16 | Hz | |
最大多卜勒頻率 | +/-100 | kHz | ±701km/h ±195m/s |
低端輸入 | |||
頻率 | 8.75 | GHz | |
輸入功率 | -5 | dBm,min. | |
+10 | dBm,max. | ||
機械參數 | |||
24GHz目標模擬器 | |||
射頻接口 | SMA-F | ||
重量 | 5 | kg | |
尺寸 | 19″ | ||
77GHz轉換器 | |||
射頻接口 | WR-10 | ||
中頻接口 | SMA-F | ||
低端輸入接口 | SMA-F | ||
重量 | 2 | kg | |
尺寸（L*W*H） | 10*11*32 | cm | |
環境參數 | |||
工作溫度 | +10 – 35 | ℃ | |
工作電壓 | 100 -240 | VAC | 72W max.,50/60Hz |
預熱時間 | 30 | Minutes |
