超聲波時差法流量測量技術方案

一、簡介

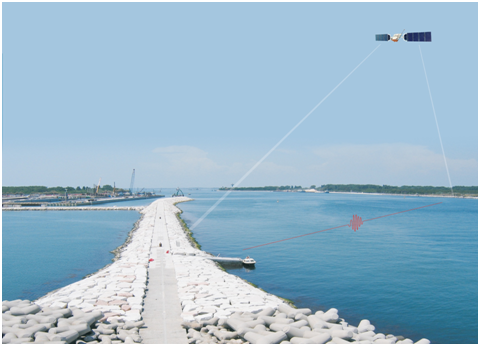

超聲波時差法流量測驗方法分無線和有線兩種，有線適用于狹窄不通航的河流，需要鋪設水下電纜。無線無任何限制：兩岸分別安裝一臺主機和換能器。一對主機最多可以同時控制4個層面8個聲道（交叉安裝形式）。無線方法中，兩個換能器主機和輔機之間的通訊通過定向無線電配合GPS衛星授時方式完成。時差法流量自動監測系統發射頻率較低，換能器發射角可調（最大為9°錐束角），適合于涵洞、管道、渠道及各種寬窄河道，尤其對于寬闊河流，測量最為適用。此外，對于含沙量較高的河道，測量也較為適用（實用案例斷面寬度135m，含沙量30kg/m3）。

二、優勢

l  這是一套完整的、非常成熟的流量自動監測系統，包含了客戶所需的所有流量測量功能，安裝后立即自動運行并遙報流量數據。

l  可安裝1層或多層換能器，精度高、流速精度優于0.1%，流量精度優于3%，如果進行現場校準，精度可優于1%。

l  聲波頻率10KHz、28KHz或200KHz，功率最大2000瓦，適合于含沙量大、較寬的河流、渠道或河口，聲路距離最長可達2000米。

l  常年無人值守自動運行、系統運行穩定性非?？煽?、極少維護；

l  晝夜不停的提供連續的流量數據（最短數據生成周期可調至18秒）；

l  遠程（有線或無線4G）傳送數據、自動遙報流量。

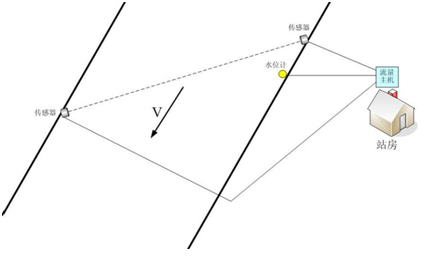

三、架構

四、案例

l  江蘇徐州港上水文站測站

l  宿遷雙溝水文站測站

l  南水北調金寶航道揚淮斷面測流站

l  德國圖賓根內卡河測站
